Выносные фермы

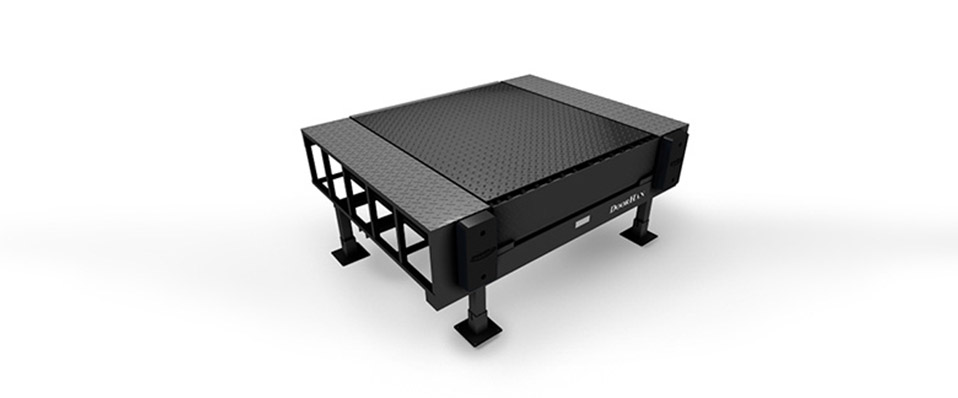

Выносные фермы DoorHan серий FEH и FET (90/60/45/30), предназначенные для установки уравнительных платформ, используются в тех случаях, когда необходимо максимально задействовать складские площади. Устанавливаются на открытых рампах или напротив проемов ворот, например, в местах, где невозможно выполнить приямок в полу склада для уравнительной платформы. Одним из достоинств выносных ферм является возможность их установки и модернизации без изменения конструкции основного здания. Благодаря выносным фермам можно организовать перегрузочные места там, где не предусмотрена парковка грузовых автомобилей перпендикулярно зданию. Их конструкция позволяет использовать все виды уравнительных платформ, как с поворотной, так и выдвижной аппарелью (в комплект поставки не входят и заказываются отдельно). Выносные фермы выпускаются с четырьмя видами углов примыкания к зданию - 90, 60, 45 и 30°. Установка осуществляется с помощью накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов.
Основные преимущества:
• максимальное использование складских площадей;
• возможность модернизации без перестройки основного здания;
• быстрый монтаж.
Основные преимущества:
• максимальное использование складских площадей;
• возможность модернизации без перестройки основного здания;
• быстрый монтаж.
| Технические характеристики | |
|---|---|
| Рабочая температура | От -35 до +50 °С |
| Класс очистки поверхности каркаса перед окраской | Sa 2 |
| Масса | Масса | Масса | Масса | |
|---|---|---|---|---|
| Длина уравнительной платформы, мм | Ферма 30° | Ферма 45° | Ферма 60° | Ферма 90° |
| 2000 | 1327 | 1204 | 1016 | 636 |
| 2500 | 1435 | 1385 | 1169 | 732 |
| 3000 | 1611 | 1457 | 1241 | 804 |
| 3500 | 1787 | 1569 | 1353 | 916 |
| 4000 | 1963 | 1664 | 1448 | 1011 |
| 4500 | 2139 | 1738 | 1522 | 1085 |
| Таблица приведена для выносных ферм общей шириной 3000 мм под платформу с поворотной аппарелью шириной 2000 мм, без учета ее массы. | ||||

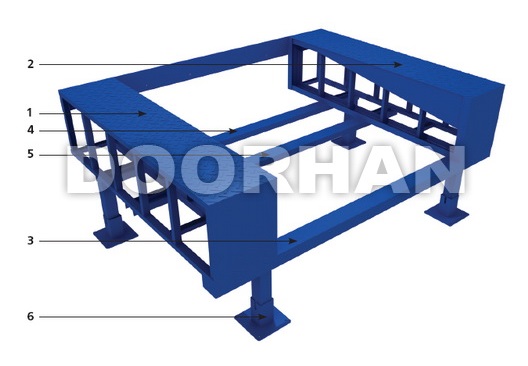

1. Тумба левая
2. Тумба правая
3. Передняя опорная балка
4. Задняя опорная балка
5. Промежуточные опорные балки
6. Опора
Выносные фермы FEH и FET (90/60/45/30) состоят из двух тумб (параллелепипеды с рифленым листом на верхней части), передней и задней опорной балок, промежуточной балки (в зависимости от параметров конструкции) и нижних опор. «Косая» ферма отличается тем, что она имеет треугольную вставку с соответствующим углом 30, 45 или 60° по задней части и рифленым верхним листом.
2. Тумба правая
3. Передняя опорная балка
4. Задняя опорная балка
5. Промежуточные опорные балки
6. Опора
Выносные фермы FEH и FET (90/60/45/30) состоят из двух тумб (параллелепипеды с рифленым листом на верхней части), передней и задней опорной балок, промежуточной балки (в зависимости от параметров конструкции) и нижних опор. «Косая» ферма отличается тем, что она имеет треугольную вставку с соответствующим углом 30, 45 или 60° по задней части и рифленым верхним листом.
| Стандартно | Опционально | |
|---|---|---|
| Размеры | В соответствии с размерами ур. платформы | Другие, на заказ |
| Угол примыкания | 90/60/45/30° | Другой, на заказ |
| Цвет* | Черный (RAL 9005) | Другой |
| * Окраска фермы порошковая, с предварительной обработкой в дробеструйной камере. | ||
