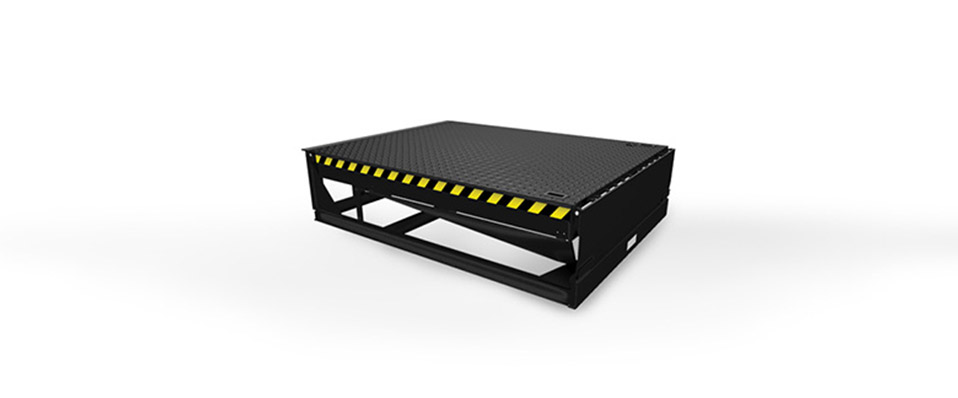

Механические платформы серии MODL
Механические уравнительные платформы серии MODL не требуют подведения электропитания, могут использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. Механическая платформа поднимается вручную силой 2-х человек, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение. Установка осуществляется при помощи встроенного или подвесного монтажа.
Основные преимущества:
• наличие самоочищающихся шарниров между платформой и аппарелью;
• длина аппарели составляет 400 мм;
• при работе с грузовиком, имеющим перекос, наклон в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
• механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы;
опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.
Основные преимущества:
• наличие самоочищающихся шарниров между платформой и аппарелью;
• длина аппарели составляет 400 мм;
• при работе с грузовиком, имеющим перекос, наклон в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
• механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы;
опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.
| Размеры/особенности | |
|---|---|
| Длина | 2500 мм |
| Ширина | 1800/2000 мм |
| Масса | 850 кг |
| Рабочий диапазон • вверх • вниз |
0-310 мм 0-300 мм |
| Толщина верхнего листа на крышке платформы | 6/(0,6-1,8)* мм |
| Цвет** | Черный (RAL 9005) |
| * В скобках указана высота рифления. ** Окраска порошковая, с предварительной обработкой в дробеструйной камере. |
|
| Технические характеристики | |
|---|---|
| Допустимая нагрузка | 6000 кг (60 кН) |
| Максимальная точечная нагрузка (верхний лист 6 мм) | 1,3 Н/мм² |
| Класс очистки поверхности перед окраской | Sa 2 |
| Толщина окрашиваемого слоя | 60-90 мкм |
| Диапазон рабочих температур | От -30 до +50 °С |

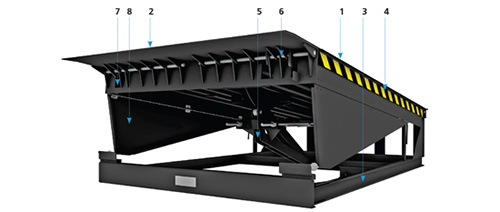

1. Крышка платформы
2. Аппарель
3. Ферма
4. Сигнальная черно-желтая полоса
5. Механизмы балансировки платформы
6. Механизмы открытия аппарели
7. Механизмы демпфирования аппарели
8. Боковые шторки безопасности
9. Цепной электропривод управления аппарели
10. Ручки подъема платформы
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм (согласно ГОСТ 8568-77) и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100 мм.
2. Аппарель
3. Ферма
4. Сигнальная черно-желтая полоса
5. Механизмы балансировки платформы
6. Механизмы открытия аппарели
7. Механизмы демпфирования аппарели
8. Боковые шторки безопасности
9. Цепной электропривод управления аппарели
10. Ручки подъема платформы
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм (согласно ГОСТ 8568-77) и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100 мм.
| Стандартно | Опционально | |
|---|---|---|
| Способ установки | Встроенный/подвесной | На заказ другой способ установки |
| Цвет | Черный (RAL 9005) | Любой, на заказ |
| Аппарель | 400 мм, фаска 35 мм | Клинообразная |
| Уплотнение | ПВХ-уплотнитель по периметру |
