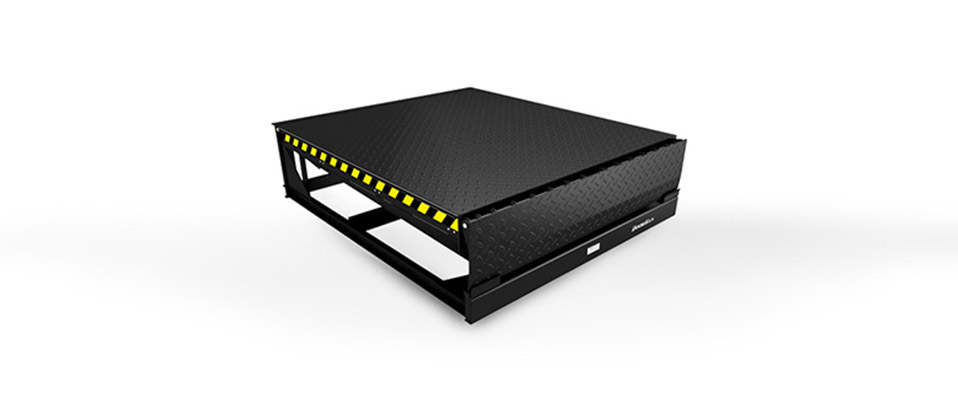

Электрогидравлическая платформа с поворотной аппарелью
Электрогидравлические уравнительные платформы с поворотной аппарелью серии DLHH являются наиболее оптимальным устройством, позволяющим организовать перегрузочное место и обеспечить быструю погрузку и разгрузку. При активации платформа поднимается и аппарель, поворачиваясь, открывается. Далее платформа опускается, пока не достигнет пола кузова автомобиля. Система готова к работе. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается и занимает вертикальное положение, затем платформа возвращается в исходную позицию. Установка может осуществляться как встроенным, так и подвесным способом монтажа.
Основные преимущества:
• наличие самоочищающихся шарниров между платформой и аппарелью;
• длина аппарели составляет 400 мм (опционально может быть увеличена до 500 мм);
• при работе с грузовиком, имеющим перекос, возможен наклон платформы в сторону до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении;
• система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
• боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
• механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы.
Основные преимущества:
• наличие самоочищающихся шарниров между платформой и аппарелью;
• длина аппарели составляет 400 мм (опционально может быть увеличена до 500 мм);
• при работе с грузовиком, имеющим перекос, возможен наклон платформы в сторону до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении;
• система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
• боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
• механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы.
| Размеры/особенности | |
|---|---|
| Длина | 2000/2500 /3000/3500/4500 мм |
| Ширина | 1800/2000/2200 мм |
| Рабочий диапазон • вверх • вниз |
0-550 мм 0-350 мм |
| Толщина верхнего листа на крышке платформы • стандартно • на заказ |
6/(0,6-1,8)* мм 8/(0,8-2,4)* мм |
| Цвет** | Черный (RAL 9005) |
| Количество подъемных цилиндров • стандартно • на заказ |
1 шт. 2 шт. |
| * В скобках указана высота рифления. ** Окраска порошковая, с предварительной обработкой в дробеструйной камере. |
|
| Технические характеристики | |
|---|---|
| Допустимая нагрузка | 6000 кг (60 кН)/10000 кг (100 кН) |
| Максимальная точечная нагрузка • верхний лист 8 мм • верхний лист 6 мм |
6,5 Н/мм² 1,3 Н/мм² |
| Мощность электропривода гидр. насоса | 0,75 кВт |
| Питание | 380 В, 3 фазы |
| Напряжение управления | 24 В |
| Класс защиты | IP54 |
| Рабочая жидкость | Mobil HVI |
| Класс очистки поверхности перед окраской | Sa 2 |
| Толщина окрашиваемого слоя | 60-90 мкм |
| Диапазон рабочих температур | От -30 до +50 oС |
| Масса | ||||||
|---|---|---|---|---|---|---|
| Длина, мм | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Масса, кг | 713 | 820 | 960 | 1100 | 1250 | 1400 |

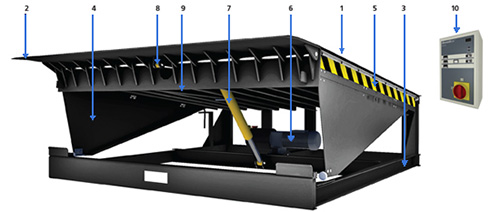

1. Крышка платформы
2. Аппарель
3. Ферма
4. Боковые шторки безопасности
5. Сигнальные черно-желтые полосы
6. Гидравлический насос
7. Подьемный цилиндр
8. Цилиндр аппарели
9. Подпорка ремонтная
10. Блок управления
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6-8 мм с чечевичным рифлением высотой 0,6-2,4 мм (согласно ГОСТ 8568-77). Уравнительная платформа изготавливается со стальным листом толщиной 6 мм и высотой рифления 0,6-1,8 мм в том случае, если она предназначена для погрузки-разгрузки, осуществляемой с помощью стандартного 4-х колесного погрузчика с надувными шинами. Со стальным листом толщиной 8 мм и высотой рифления 0,8-2,4 мм уравнительная платформа изготавливается в том случае, когда погрузка-разгрузка производится при помощи оборудования, имеющего высокую точечную нагрузку (например, электрические штабелеры).
Возможна небольшая потенциальная деформация верхнего листа платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100/120 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100/120 мм. В случае, когда длина платформы составляет более 3500 мм, продольные балки и ферма выполняются из двутавра 120 мм.
2. Аппарель
3. Ферма
4. Боковые шторки безопасности
5. Сигнальные черно-желтые полосы
6. Гидравлический насос
7. Подьемный цилиндр
8. Цилиндр аппарели
9. Подпорка ремонтная
10. Блок управления
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6-8 мм с чечевичным рифлением высотой 0,6-2,4 мм (согласно ГОСТ 8568-77). Уравнительная платформа изготавливается со стальным листом толщиной 6 мм и высотой рифления 0,6-1,8 мм в том случае, если она предназначена для погрузки-разгрузки, осуществляемой с помощью стандартного 4-х колесного погрузчика с надувными шинами. Со стальным листом толщиной 8 мм и высотой рифления 0,8-2,4 мм уравнительная платформа изготавливается в том случае, когда погрузка-разгрузка производится при помощи оборудования, имеющего высокую точечную нагрузку (например, электрические штабелеры).
Возможна небольшая потенциальная деформация верхнего листа платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100/120 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100/120 мм. В случае, когда длина платформы составляет более 3500 мм, продольные балки и ферма выполняются из двутавра 120 мм.

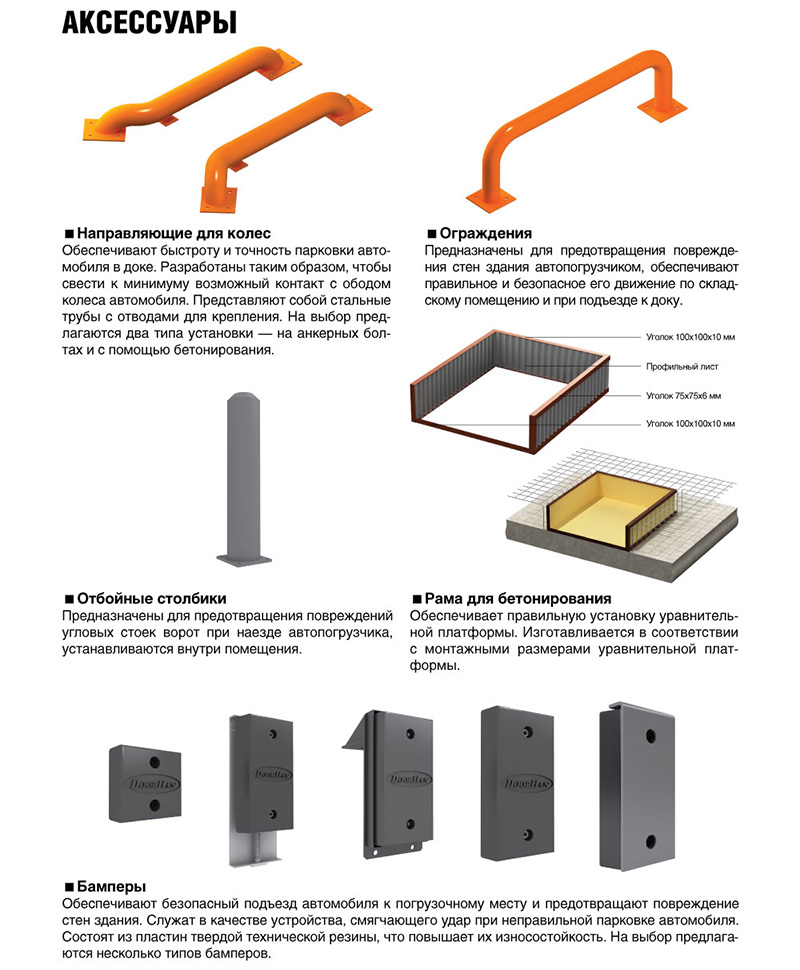

| Стандартно | Опционально | |
|---|---|---|
| Способ установки | Встроенный/подвесной | На заказ другой способ установки |
| Цвет | Черный (RAL 9005) | Любой, на заказ |
| Аппарель | 400 мм, фаска 35 мм | Аппарель 500 мм/ сегментированная аппарель/ клинообразная аппарель |
| Гидравлический электропривод | Один подъемный цилиндр, один цилиндр управления аппарелью | Два подъемных цилиндра, внешнее расположение гидростанции |
| Уплотнение | ПВХ-уплотнитель по периметру | Для платформ > 3000 мм |
| Утепление | Пенополеуретановая изоляция под платформой | |
| Допустимая нагрузка | 6000/10000 кг | На заказ другая |
| Рабочий диапазон | От -350 до + 550 мм | ПНа заказ другой |
